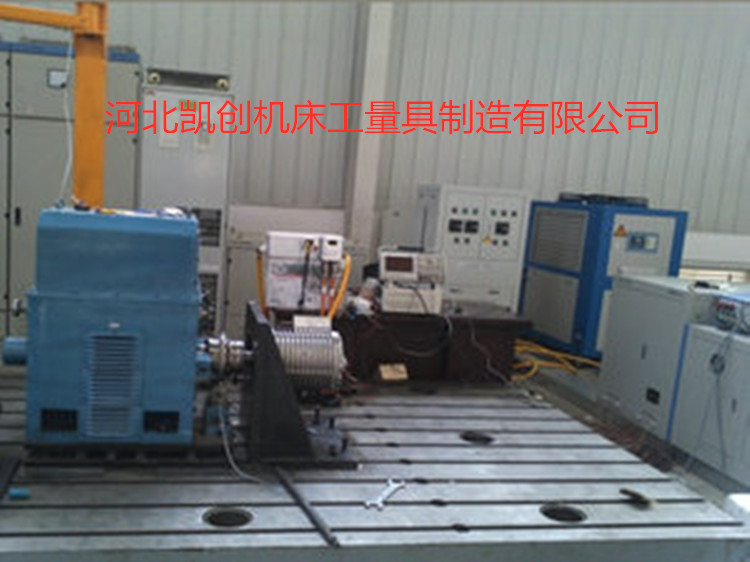

電機測試平臺底座配置：試驗鐵底板,試驗臺鐵底板,實驗室試驗鐵底板鑄鐵底板大平板 可調節支架 聯軸器電渦流測功機 油門控制器 油耗儀 發動機測試控制儀測試參數:轉速、扭矩、功率、油耗率、機油溫度、出水溫度、排氣溫度、機油壓力等

  電機測試平臺底座高速電力測功機性能:

  在測功加載狀態下,電力測功機發出的能量可以直接回饋電網或者由斬波制動電阻器消耗

  電力測功機不需要冷卻水系統

  被測電機-----------扭矩傳感器--------電力測功機

  發動機--------------扭矩傳感器--------電力測功機

  驅動電機-----------減速機---------扭矩傳感器----------電力測功機

  驅動電機-----------減速機---------陪試減速機----------扭矩傳感器----------電力測功機。

  磨合試驗臺主要由臺架本體、液壓控制裝置、排氣裝置、發動機裝夾裝置、冷卻水供給循環裝置、測量裝置(含顯示、存儲、打印裝置)、燃油供給裝置、試驗小車、電氣控制系統（含直流電供給裝置、起動點火裝置、電控柜）等組成。

  具體組成：

  1.壓緊機構（含接送油缸）

  2.排煙系統及快接（含機械自鎖機構）

  3.油門執行器及快接

  4.中間底座

  5.中間支承

  6.繞性自動對接系統

  7.發動機接送部件

  8.滑臺

  9.托盤

  10.尾氣排放測試系統（測量歐II標準參數）

  11.啟動裝置

  12.冷卻水系統

  13.燃油系統

  14.快接板

  15.液壓站

  16.PLC電器控制系統（泵站、閥、管路）

  17.調試

  18.尾氣排放裝置

  19.污氣排放裝置

  20.消防安全系統

  21.急停系統（含溫度壓力測量、條碼識別）

  22.上位機系統

  23.維修備件（工控機、人機界面）

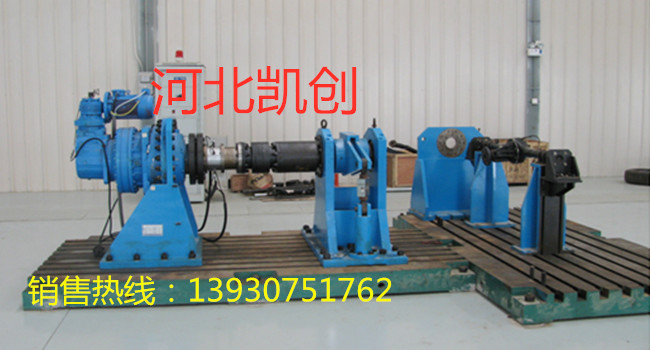

  變速箱（齒輪箱、減速機）性能試驗臺由動力源（電機）、被試件（變速箱、齒輪箱、減速機）、加載設備（測功器）組成。

  測試參數：轉速、扭矩、傳遞功率、機油溫度等加載設備：水力測功器或電渦流測功器

加載方式：數字設定手工加載，可編程程序加載

參數顯示：數碼管，彩色液晶顯示器

設備功能：空載試驗、加載試驗、打印數據報表，實時參數曲線顯示.
